Гидроразделитель теплоизолированный ЗСУ-210

заказать

Цена 26 000 руб. В корзину

Уточняйте актуальность цен на день заказа по телефону указанному на сайте.

Описание

Технические характеристики:
Масса, кг: 43.
Габариты ВхШхД (мм): 1853х473х473.
Емкость - 210 литров; 0,21 м3
Давление рабочее - 0.3 МПа; 3 кг/см2
КПД - 85%
Покрытие - VARMEX
Присоединительные размеры:
от котла 1 1/2" - 2 шт.;
на систему отопления 1"- 6 шт.;
ревизия 1 1/2" - 1 шт.;
воздушный клапан 1/2" - 1 шт.

Ёмкостной гидравлический разделитель теплоизолированный - Защитно-Согласующее Устройство представляет собой цилиндрическую емкость наполняемую теплоносителем. Объем его емкости составляет 210 литров. Смещение патрубка подачи теплоносителя позволяет несколько снизить температуру потока и обеспечивает безопасность от вскипание в период работы устройства.

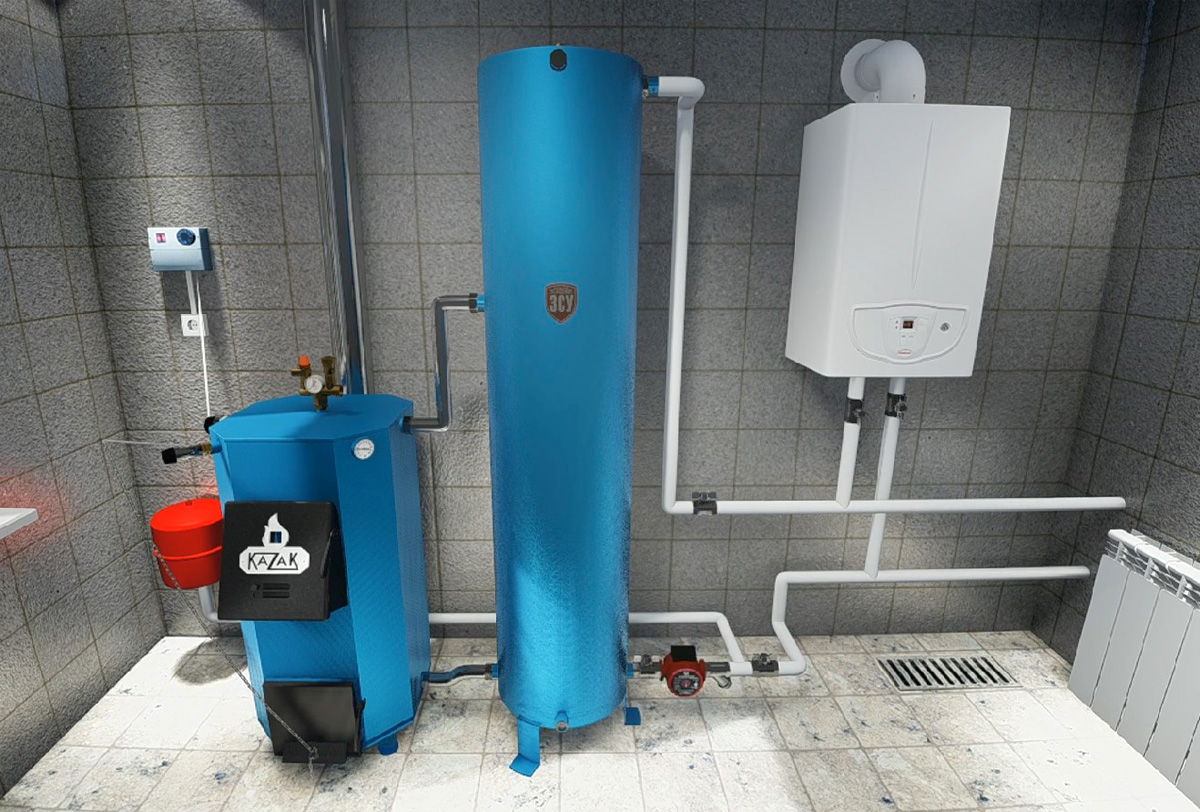

Гидроразделитель в системе отопления

Т.е. емкость выполнена с возможностью вместимости в нее объема жидкости, достаточного для поглощения выделенной теплоты одной закладки топлива котла из расчета до 50 кВт его мощности без вскипания теплоносителя, диаметром не менее 400 мм и высотой устройства не более 1800 мм, и объем которой примерно определен из расчета 10 литров на 1 кВт мощности котла, патрубка для подключения греющего контура системы отопления у верхнего края обечайки с перепадом по высоте между ним и размещением верхнего патрубка для подключения котлового контура, не менее 1/3 от высоты емкости, позволяет сформировать зону с достаточным объемом для обеспечения возможности компенсации перегрева теплоносителя при работе котла и системы отопления, чтобы исключить возможность поступления перегретого теплоносителя в систему отопления (в греющий контур). Т.е. исключить возможность перегрева системы отопления при работе в штатном режиме (см. работу устройства). При этом расположение верхнего патрубка греющего контура у верхнего края обечайки (в верхней точке обечайки) позволяет нагретому теплоносителю быстрее попасть в систему греющего контура, а, значит, быстрее снять тепло с теплоносителя, что тоже обеспечивает исключение перегрева системы отопления. Кроме этого ускоряется прогрев системы отопления при ее пуске и снижаются потери тепловой энергии. Размер диаметра не менее 400 мм обеспечивает естественную конвекцию (минимальную скорость потоков, позволяя горячему теплоносителю естественным образом подмешиваться к остывшему.
Таким образом, увеличение объема до размеров, достаточных, чтобы обеспечить возможность сгладить всплески температур, компенсируя критическое значение температуры теплоносителя, (снимая излишнее тепло при критическом значении температуры теплоносителя) путем подмешивания его естественным образом в достаточном объеме к остывшему теплоносителю, т.е. исключить возможность поступления перегретого теплоносителя в греющий контур системы отопления в период работы котла и работы системы отопления. А более быстрое поступление нагретого теплоносителя в систему отопления позволяет быстрее снять тепло с теплоносителя, что тоже обеспечивает исключение перегрева системы отопления.
