Руководство по эксплуатации котла Устройство и принцип действия

Устройство и принцип действия

Устройство котлов Казак КТС 15. КТС 26. КТС З6. работающих на твёрдом топливе (Рис. 1).
Устройство котла:  корпус (1),  трубный коллектор (2), патрубок дымосборника (3), водяная рубашка (4),  штуцеры с внутренней трубной резьбой: (5) G 11/2" - «обратки», (6) G 11/2” – «подачи» установки блока ТЭН или заглушки- G I1/2", (7) G 3/4" - установки автоматического регулятора горения ESBE АТА102 (дополнительная опция), (8) G 3/4" установки термометра биметаллического, дверь загрузочная (9), дверь растопочная (10), опора колосника (11), чугунный колосник (12), заслонка-отбойник (13), шибер внутреннего дымооборота (14), заглушка  G 11/2"(15), блок ТЭН (16), термометр (17), ящик зольника (18), резьба для установки группы безопасности G 11/2"  (19). Двери имеют коробчатую конструкцию с установленным по периметру для герметичности кремнеземным шнуром.
Дверца загрузочная (9) предназначена для: загрузки топлива; контроля процесса горения через специальное смотровое окно (20); подачи воздуха для верхнего горения и дожига газа в колпаке и обеспечения прочистки трубной решётки и стенок котла от налёта сажи. На дверце есть регулировочная ручка (21) задвижки подачи вторичного воздуха для верхнего горения и дожига газов. Воздух дополнительно охлаждает загрузочную дверцу.
Дверца растопочная (10) предназначена для растопки первой закладки дров, регулировки подачи воздуха, обеспечивает доступ к ящику зольника (18) и возможность шуровки угля. Для регулировки подачи воздуха в двери имеется окно, закрываемое поворотной створкой (22). Степень открытия створки регулируется вручную винтом (23) или при помощи цепочки, прикреплённой к автоматическому регулятору горения. Отражатель (24), установленный на двери, защищает её от жара.
Опора колосника (11) обеспечивает удобное продольное размещение чугунного колосника (12). На верхней горизонтальной поверхности опоры имеются два отверстия для установки и фиксации в закрытом положении поворотной заслонки-отбойника (13), предотвращающей от просыпания горящую загрузку угля.
Шибер внутреннего дымооборота (14) устанавливается горизонтально на трубы коллектора ниже патрубка дымосборника (3) и предназначен обеспечить поступления дымовых газов в колпак, для максимальной теплопередачи температуры газов к поверхностям трубного коллектора (2). Быстросъёмная конструкция шибера упрощает чистку топки котла от сажи.
Блок ТЭН (16) устанавливается на штуцер G 11/2"(6) напротив «подачи» и предназначен для поддержания температуры теплоносителя от электрической энергии. Управление блоком ТЭН может вестись вручную или от пульта управления. Наружные поверхности котла покрыты особым теплоизолирующим слоем покрытием VARMEX (25) обеспечивающем как людей от ожегов, так и сам котел от коррозии.  По теплоизолирующему покрытию котел окрашен специальной краской (24), придающей колер.

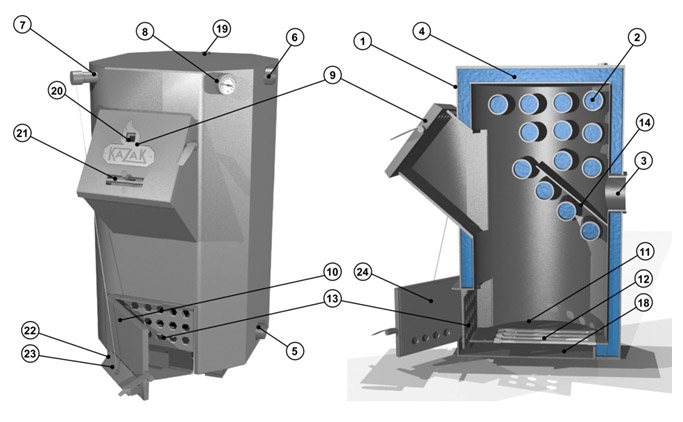

Устройства котла Казак - схема

Рис.1. Котел «Казак»:
1. Корпус
2. Трубный коллектор
3. Патрубок дымосборника
4. Водяная рубашка
5.  Патрубок «обратки»
6. Патрубок «подачи»
7.  Патрубок регулятора горения
8. Патрубок термометра
9.  Дверца загрузочная
10. Дверца растопочная
11. Опора колосника
12. Чугунный колосник
13. Заслонка - отбойник
14. Шибер внутреннего дымооборота
15. Заглушка
16. Блок ТЭН
17. Термометр
18. Ящик зольника
19. Резьба группы безопасности
20. Смотровое окно
21. Ручка регулировки вторичного воздуха
22. Поворотная створка
23. Регулировочный винт
24. Отражатель

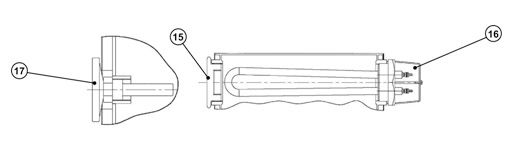

ТЭНы на котле Казак

Рис 2. Установка термометра и блока ТЭНов.


Установка регулятора серии АТА 200 на котел


Рис 3. Установка регулятора серии АТА 200 на котел.

Устройство котла представлено на рисунке 1.
Горение топлива происходит в топке внутри корпуса (1). Воздух попадает в зону горения через колосник (12), отверстия заслонки-отбойника (13), задвижку верхнего горения – дожига газов. Количество воздуха регулируется створкой (22), положение которой управляется при помощи винта (23) или автоматическим регулятором горения. На загрузочной дверце (9) открывается задвижка подачи вторичного воздуха (21) для дожига исходящих газов и для верхнего горения топлива. Топка форму цилиндра максимально развитые поверхности теплообмена со всех стенок, потолка, части дна и поперечных теплообменных труб. Раскалённые топочные газы совершают оборот вокруг шибера внутреннего дымооборота (14), в результате чего осуществляется теплосъём с каждой трубы трубной решётки.
В конструкции котла предусмотрена установка блока (16) из трёх ТЭН. Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно. Каждый тэн в блоке запитан отдельно к сети 220В, что позволяет дискретно регулировать мощность электрического нагрева.
Подключение котла к сети отопления производится, как с правой стороны , так и с левой. Для этого на котле имеются резьбовых штуцера G 11/2"  (5) и заглушка  для отключения неиспользуемой  «Обратки», в один из двух штуцеров «Подачи» G 11/2"  устанавливается блок ТЭН.
С левой боковой стороны котла предусмотрена резьба для установки автоматического регулятора горения (дополнительная опция). Его установка показана на рисунке 3. На винт регулирования положения створки (23) зафиксировать положение цепочки регулятора. Длину цепочки определить при нагреве теплоносителя до заданной на регуляторе температуре. При этом при натянутой цепочке створка должна закрыться полностью и горение перейдёт в тлеющий режим.

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия котла основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю - воде. В результате горения поверхности труб, стенки, крышка и, частично, дно топки и нагреваются и передают тепло теплоносителю, циркулирующей в водяной рубашке и внутри труб. Вода-обратка попадает в котёл через штуцер (5) в нижней части боковой стенки, трубной решётки и выходит через штуцер (6) подачи в верхней части котла.

СРЕДСТВА ИЗМЕРЕНИЯ И ПРИНАДЛЕЖНОСТИ

Котёл оснащён средством измерения температуры (8) — термометром ТБ-63, длина 50 мм, диапазон измерения 0...120°С. Место установки — на боковой стенке на резьбе G3/4.
