Конструкция котла
Устройство котлов Казак КТС 15. КТС 26. КТС З6. работающих на твёрдом топливе (Рис. 1).
Устройство котла: корпус (1), трубный коллектор (2), патрубок дымосборника (3), водяная рубашка (4), штуцеры с внутренней трубной резьбой: (5) G 11/2" - «обратки», (6) G 11/2” – «подачи» установки блока ТЭН или заглушки- G I1/2", (7) G 3/4" - установки автоматического регулятора горения ESBE АТА102 (дополнительная опция), (8) G 3/4" установки термометра биметаллического, дверь загрузочная (9), дверь растопочная (10), опора колосника (11), чугунный колосник (12), заслонка-отбойник (13), шибер внутреннего дымооборота (14), заглушка G 11/2"(15), блок ТЭН (16), термометр (17), ящик зольника (18), резьба для установки группы безопасности G 11/2" (19). Двери имеют коробчатую конструкцию с установленным по периметру для герметичности кремнеземным шнуром.
Дверца загрузочная (9) предназначена для: загрузки топлива; контроля процесса горения через специальное смотровое окно (20); подачи воздуха для верхнего горения и дожига газа в колпаке и обеспечения прочистки трубной решётки и стенок котла от налёта сажи. На дверце есть регулировочная ручка (21) задвижки подачи вторичного воздуха для верхнего горения и дожига газов. Воздух дополнительно охлаждает загрузочную дверцу.
Дверца растопочная (10) предназначена для растопки первой закладки дров, регулировки подачи воздуха, обеспечивает доступ к ящику зольника (18) и возможность шуровки угля. Для регулировки подачи воздуха в двери имеется окно, закрываемое поворотной створкой (22). Степень открытия створки регулируется вручную винтом (23) или при помощи цепочки, прикреплённой к автоматическому регулятору горения. Отражатель (24), установленный на двери, защищает её от жара.
Опора колосника (11) обеспечивает удобное продольное размещение чугунного колосника (12). На верхней горизонтальной поверхности опоры имеются два отверстия для установки и фиксации в закрытом положении поворотной заслонки-отбойника (13), предотвращающей от просыпания горящую загрузку угля.
Шибер внутреннего дымооборота (14) устанавливается горизонтально на трубы коллектора ниже патрубка дымосборника (3) и предназначен обеспечить поступления дымовых газов в колпак, для максимальной теплопередачи температуры газов к поверхностям трубного коллектора (2). Быстросъёмная конструкция шибера упрощает чистку топки котла от сажи.
Блок ТЭН (16) устанавливается на штуцер G 11/2"(6) напротив «подачи» и предназначен для поддержания температуры теплоносителя от электрической энергии. Управление блоком ТЭН может вестись вручную или от пульта управления. Наружные поверхности котла покрыты особым теплоизолирующим слоем покрытием VARMEX (25) обеспечивающем как людей от ожегов, так и сам котел от коррозии. По теплоизолирующему покрытию котел окрашен специальной краской (24), придающей колер.

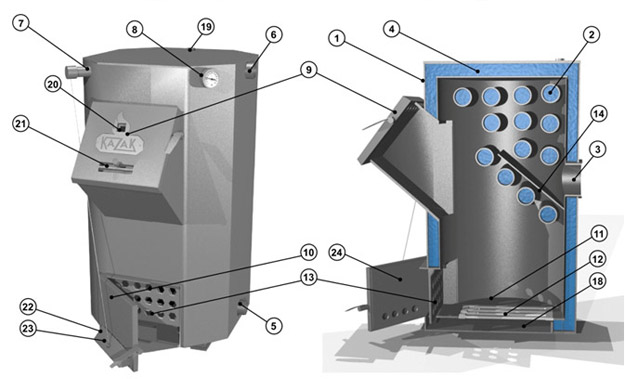

Рис.1. Котел «Казак»:
1. Корпус
2. Трубный коллектор
3. Патрубок дымосборника
4. Водяная рубашка
5. Патрубок «обратки»
6. Патрубок «подачи»
7. Патрубок регулятора горения
8. Патрубок термометра
9. Дверца загрузочная
10. Дверца растопочная
11. Опора колосника
12. Чугунный колосник
13. Заслонка - отбойник
14. Шибер внутреннего дымооборота
15. Заглушка
16. Блок ТЭН
17. Термометр
18. Ящик зольника
19. Резьба группы безопасности
20. Смотровое окно
21. Ручка регулировки вторичного воздуха
22. Поворотная створка
23. Регулировочный винт
24. Отражатель
